Elecnor dinamiza su gestión de obras BIM gracias a Power BI y la visualización en 3D

En el mundo de las obras siempre es complicado llevar una buena planificación y un correcto seguimiento sin desplazarnos al lugar y ver su realidad física. Pensando en este problema, la tecnología BIM está diseñada para ayudarnos a gestionar la información de obra mediante modelos 3D. Pero las exigencias de conocimiento técnico específico para poder utilizarla son altos, y sus costes de licenciamiento y presentación de datos también siguen siendo elevados. Teniendo estos retos en mente, desde CrossPoint ayudamos a Elecnor y su Área de Innovación, Transformación Digital y BIM a optimizar la forma en que gestionan sus obras desarrollando un Informe BIM que además de proporcionar de forma mejorada toda la información que necesita, hace posible una interacción total entre modelos 3D y visualizaciones de datos.

Más de 65 años impulsando el desarrollo sostenible

Elecnor es un grupo empresarial global con más de 65 años de experiencia en el desarrollo, ingeniería, construcción y operación de proyectos en los sectores de infraestructuras, energía, telecomunicaciones y medio ambiente. Fundada en 1958, la compañía nació con el propósito de contribuir al progreso tecnológico e industrial, y hoy es un referente internacional en soluciones que impulsan el desarrollo sostenible. Con presencia en más de 50 países y un equipo de más de 22.000 profesionales, Elecnor diseña, ejecuta y gestiona proyectos que abarcan desde redes eléctricas y energías renovables, hasta infraestructuras de transporte, agua y servicios urbanos. Su compromiso con la calidad, la innovación y la sostenibilidad guía cada etapa de sus proyectos, consolidando su reputación como un socio fiable para gobiernos, empresas y comunidades en todo el mundo.

Contexto y terminología

Previamente a la explicación de la solución hay que dar algo de contexto sobre algunos términos que se mencionarán en el artículo relativos al ámbito de obra/arquitectura para el tratamiento de los datos:

• BIM (Building Information Modeling) – Conocido también en castellano como Modelado de la Información de la Construcción, es una metodología de trabajo colaborativa para la creación y gestión de proyectos de construcción, que centraliza toda la información en un modelo digital 3D.

• Modelos IFC (Industry Foundation Classes) – En arquitectura son archivos de datos que describen un proyecto de construcción de forma estandarizada, permitiendo el intercambio de información entre diferentes programas de software BIM sin perder datos.

Enfoque

Para dar respuesta a los problemas principales derivados de tratar la información de obra mediante una visualización 3D de esos datos, definimos dos soluciones:

• Por una parte, disponíamos como punto de partida de los modelos centrales ACC de Autodesk gestionados con Revit y subidos al cloud con el avance de las obras.

• Por otra parte, disponíamos de modelos IFC para los que hizo falta un enfoque diferente, ya que al realizar pruebas vimos que era un modelo que no se puede tratar como los de Autodesk.

En ambos casos, el objetivo fue permitir a Elecnor visualizar en 3D el avance de las obras junto a sus datos asociados. Para ello nos apoyamos en Power BI como herramienta de desarrollo, haciendo posible que el equipo interactúe con la información 3D, como veremos a continuación.

Modelos Autodesk

En el caso de los modelos de Autodesk con Revit, gracias a la solución propuesta, Elecnor va a poder evitar costes de licenciamiento con Autodesk del orden de miles de euros a un importe de 200€ por cada usuario y año, lo cual supone un ahorro muy significativo.

El desarrollo se ha estandarizado para que sea posible modificar los datos de visualización del informe con tan solo cambiar un parámetro que carga la URL del modelo central de acc subido desde Revit. Para ello, se han creado las plantillas de arquitectura, instalaciones, y estructuras, ya que cada uno de ellos puede tener indicadores diferenciados entre ellos.

Todos estos informes se componen de 2 páginas:

Landing: Donde vemos el modelo 3D con los indicadores principales a analizar, desglosados por la familia, el nombre y el tipo de marca:

Área

Nº Elementos

Volumen

Longitud

Detalles: Representa la tabla detalle de todos los elementos, permitiendo incluso la navegación de la pestaña de landing a partir del elemento seleccionado:

Modelos IFC

En el caso de los modelos IFC, la complejidad adicional pasaba por la imposibilidad de la conversión de los datos para poder subirlos al Autodesk Cloud y por ello se tuvo que gestionar directamente desde Power BI, estandarizando el desarrollo con los indicadores necesarios.

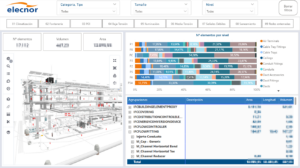

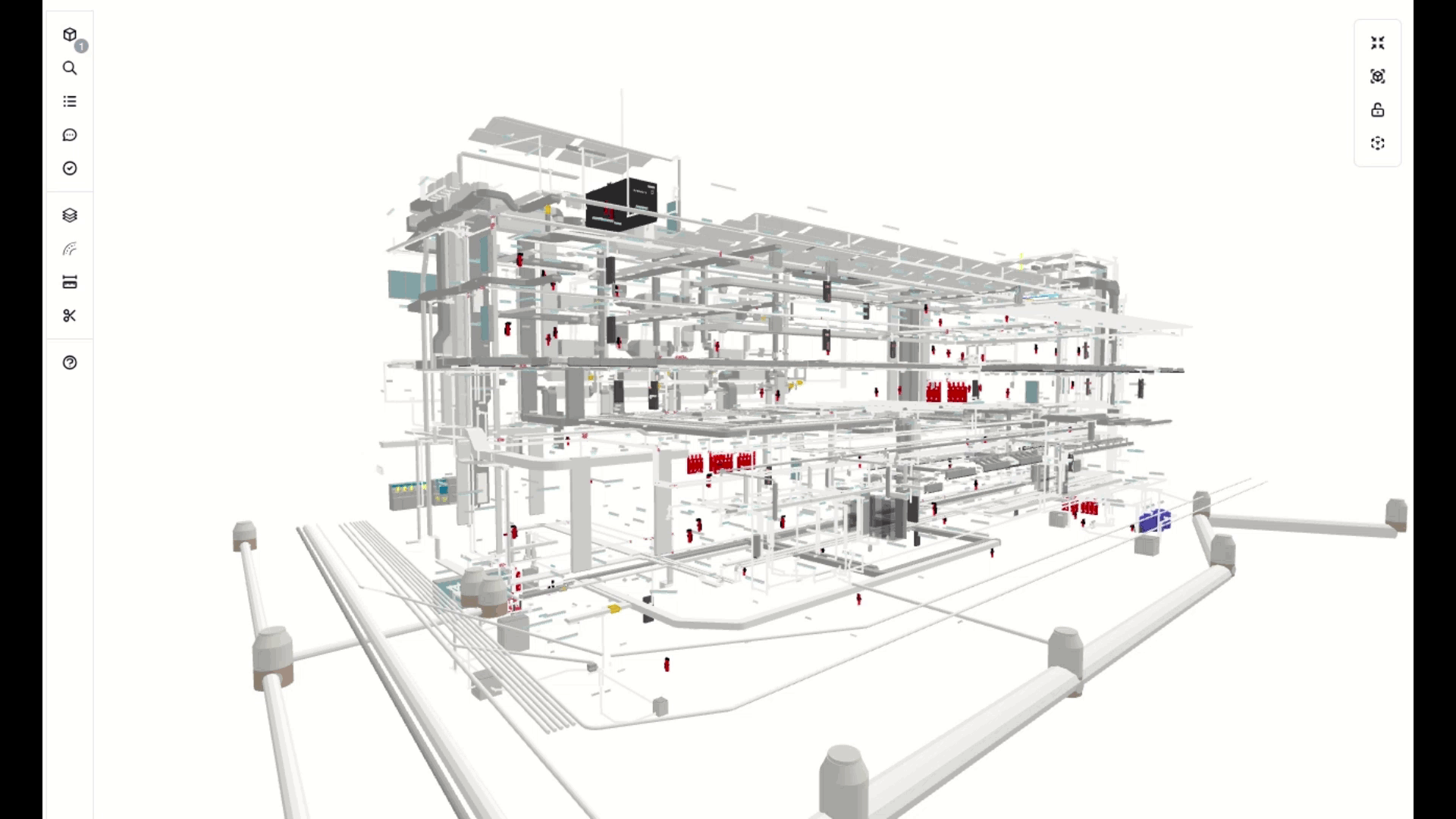

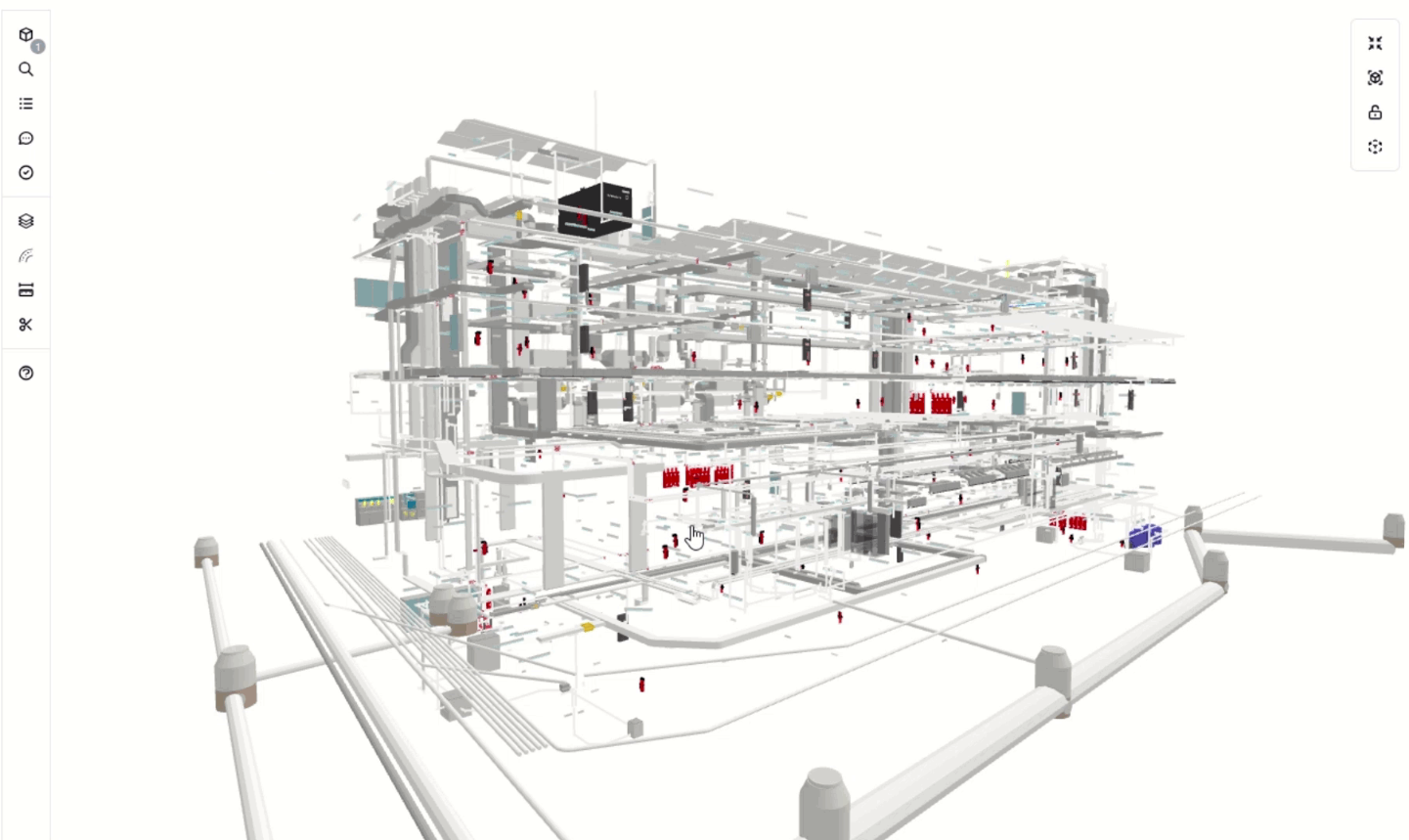

El diseño del informe se resume en una única pestaña, donde se puede ver el modelo 3D e interaccionar con los elementos de este para ver los indicadores asociados y viceversa.
